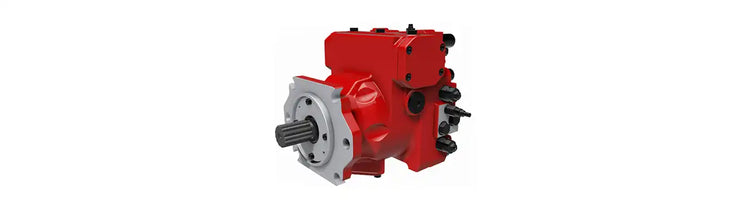

La composition et le principe de la pompe hydraulique
La pompe hydraulique est le composant de puissance du système hydraulique. Elle est entraînée par un moteur ou un moteur électrique, aspire l'huile du réservoir d'huile hydraulique, forme l'huile sous pression et la décharge, puis l'envoie à l'actionneur. Les pompes hydrauliques se divisent en pompes à engrenages, pompes à piston, pompes à palettes et pompes à vis selon leur structure.
Introduction
Un composant hydraulique qui fournit un liquide sous pression pour la transmission hydraulique, c'est un type de pompe. Sa fonction est de convertir l'énergie mécanique des machines motrices (comme les moteurs électriques et les moteurs à combustion interne) en énergie de pression liquide. De nombreux facteurs influencent la durée de vie de la pompe hydraulique, en plus des facteurs de conception et de fabrication de la pompe elle-même, la sélection de certains composants liés à l'utilisation de la pompe (comme les accouplements, les filtres à huile, etc.) et le fonctionnement lors de la mise en service sont également liés.
Le principe de fonctionnement de la pompe hydraulique est que le mouvement entraîne un changement du volume de la cavité de la pompe, comprimant ainsi le fluide pour que celui-ci ait une énergie de pression.
La condition nécessaire est qu'il y ait un changement dans le volume étanche de la cavité de la pompe.
Classification
Types courants de pompes hydrauliques :
Selon que le débit peut être ajusté ou non, on peut les diviser en pompe variable et pompe volumétrique. Le débit de sortie pouvant être ajusté selon les besoins s'appelle pompe variable, le débit ne pouvant pas être ajusté s'appelle pompe volumétrique.
La structure de pompe couramment utilisée dans les systèmes hydrauliques se divise en trois types : pompe à engrenages, pompe à palettes et pompe à piston.
Pompe à engrenages : petit volume, structure simple, moins exigeante sur la propreté de l'huile, et moins chère ; mais l'arbre de la pompe subit une force déséquilibrée, une usure importante et des fuites importantes.
Pompe à palettes : divisée en pompe à palettes double effet et pompe à palettes simple effet. Ce type de pompe a un débit uniforme, un fonctionnement stable, un faible bruit, une pression de travail et un rendement volumétrique plus élevés qu'une pompe à engrenages, et une structure plus complexe qu'une pompe à engrenages.
La structure interne de la pompe hydraulique
Pompe à piston : haut rendement volumétrique, faible fuite, peut fonctionner sous haute pression, principalement utilisée dans les systèmes hydrauliques à haute puissance ; mais structure complexe, exigences élevées en matériaux et précision de traitement, prix élevé, et exigences élevées sur la propreté de l'huile.
Les pompes à piston sont généralement utilisées lorsque les pompes à engrenages et à palettes ne peuvent pas répondre aux exigences. Il existe d'autres formes de pompes hydrauliques, comme les pompes à vis, etc., mais leur application n'est pas aussi courante que les trois précédentes.
Caractéristiques
Fabriqué en alliage d'aluminium, haute résistance, résistance à la corrosion, léger, et adapté au fonctionnement dans divers environnements.
La fonction bi-vitesse réduit le nombre de pressions, et la chambre basse pression est rapidement utilisée en charge, puis convertie immédiatement en haute pression, raccourcissant chaque cycle de fonctionnement.
Équipé d'une valve de régulation de pression, qui peut ajuster le contrôle et régler la pression de travail. composition
Principe de fonctionnement de la pompe hydraulique
C'est un composant hydraulique qui fournit un liquide sous pression pour la transmission hydraulique et est un type de pompe. Sa fonction est de convertir l'énergie mécanique des machines motrices (comme les moteurs électriques et les moteurs à combustion interne) en énergie de pression des liquides. L'image montre le principe de fonctionnement d'une pompe à piston simple. Le came est entraîné par le moteur. Lorsque le came pousse le piston vers le haut, le volume étanche formé par le piston et le cylindre diminue, et l'huile est expulsée du volume étanche et déchargée à l'endroit requis via la valve unidirectionnelle. Lorsque le came tourne vers la partie descendante de la courbe, le ressort force le piston vers le bas pour former un certain degré de vide, et l'huile dans le réservoir d'huile entre dans le volume étanche sous l'action de la pression atmosphérique. Le came fait monter et descendre continuellement le piston, le volume étanche diminue et augmente périodiquement, et la pompe absorbe et décharge continuellement l'huile.
