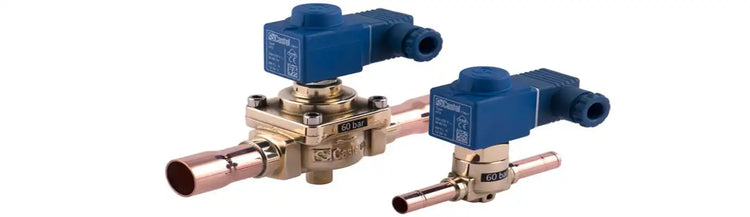

De functie, het werkingsprincipe en veelvoorkomende fouten van magneetventielen

1. De samenstelling van de magneetklep

Een magneetventiel is een klep die het automatisch openen en sluiten van het koelmiddel in het koelsysteem regelt. Magneetventielen kunnen worden onderverdeeld in twee typen: directwerkend en indirectwerkend. De magneetventielen die in commerciële koelapparatuur worden gebruikt, zijn over het algemeen directwerkend.
Het magneetventiel bestaat uit twee delen: het klephuis en de magneetkop, die over het algemeen directwerkend zijn. tussen 22 mm.

2. De rol en het werkingsprincipe van de magneetklep

(1) De rol van een magneetventiel:

Het koelsysteem bestaat uit hogedruk- en lagedruk-, vloeistof- en gasvormige systemen. Om te voorkomen dat het vloeibare koelmiddel onder hoge druk de compressor beïnvloedt nadat de compressor is gestopt, wordt een magneetventiel gebruikt om deze te beschermen. Wanneer de compressor wordt gestart, is de systeemdruk in evenwicht, zodat er geen impact is. Op dat moment wordt het magneetventiel ingeschakeld en de compressor ingeschakeld, waardoor het koelmiddel circuleert en koelt.
Wanneer de compressor wordt uitgeschakeld wanneer deze op het punt staat te stoppen, of wanneer het magneetventiel snel na de stop wordt gesloten, zal het koelmiddel aan de hogedrukzijde niet in tegengestelde richting naar de compressor terugkeren, maar door de compressor stromen in de richting van de roterende ring. Het evenwicht met de stopdruk van de compressor wordt langzaam hersteld.

(2) Werkingsprincipe:

Wanneer de koelapparatuur wordt gestart, genereert de elektromagnetische spoel een elektromagnetische kracht om de klep te openen. Wanneer de spoel in de elektromagnetische kop wordt geactiveerd, genereren de spoel en het anker een geïnduceerd magnetisch veld. Het anker drijft de klepnaald omhoog, waardoor het klepgat wordt geopend en de vloeistof normaal stroomt. Wanneer de ingestelde temperatuur is bereikt en de spoel in de elektromagnetische kop wordt uitgeschakeld, verdwijnt het magnetische veld, zakt het anker door de regen en veerkracht, sluit de klepnaald het klepgat en stopt de vloeistofstroom.

3. Selectie van magneetventiel

Over het algemeen moet de magneetklep met de juiste diameter worden gekozen op basis van de stroomsnelheid van het systeem. Ook parameters zoals de werkspanning, de omgevingstemperatuur en de werkdruk moeten in overweging worden genomen. Bij de installatie van de magneetklep moet het klephuis loodrecht op de leiding staan, zodat de spoel van de magneetklep gemakkelijk op en neer kan bewegen.
Om de dichtheid van de magneetklep in gesloten toestand te garanderen, is het vereist dat de stroomrichting van het medium in het systeem overeenkomt met de nominale richting op het klephuis van de magneetklep. Bij de installatie van het filter moet het klephuis op de unit of beugel worden bevestigd om trillingen en systeemlekkage te voorkomen.

Naast de algemene kennis over magneetventielen, klikt u hier voor meer informatie over hydraulische pompen .

4. Veelvoorkomende fouten bij magneetventielen

(1) De stroombedrading is slecht, u hoeft de bedrading alleen maar opnieuw aan te sluiten of de stekker aan te sluiten;
(2) De spanning van de voeding is onstabiel en moet tijdig worden aangepast om de spanning weer op de nominale waarde te brengen;
(3) De aanwezigheid van onzuiverheden in het systeem kan ervoor zorgen dat de hoofdspoel van de magneetklep of de spoel van het bewegende ijzer vastloopt. Het is noodzakelijk om de onzuiverheden in het systeem tijdig te reinigen en vervolgens de magneetklep te vervangen;
(4) De kwaliteit van het magneetventiel zelf of de levensduur is te lang en het moet worden vervangen door een nieuw exemplaar;
(5) De afdichting van de hoofdklepkern of de bewegende ijzeren kern is beschadigd en kan niet worden gesloten;
6. De veer van het magneetventiel is defect en moet tijdig vervangen worden;
